一、产品概述

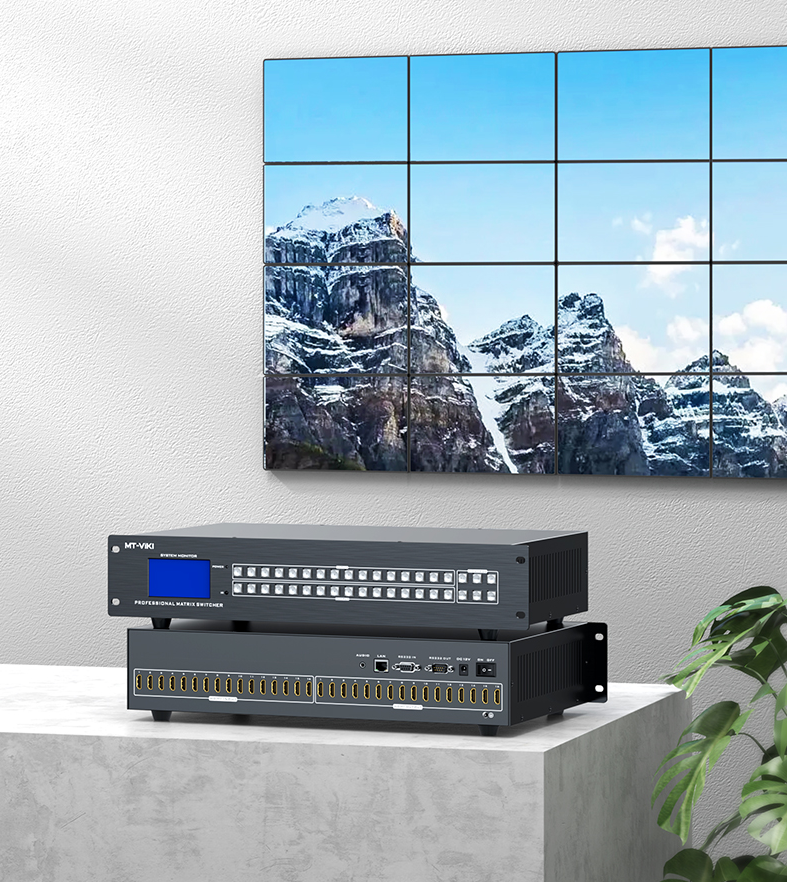

HDMI矩阵切换器是高性能的内嵌智能控制的专业切换设备，用于将各路音视频输入信号同步或异步切换到音视频的任一输出通道。采用了独特的处理方式，大大提高了设备的切换速度。控制方式灵活，具有长寿命按键面板操作，大屏幕点亮矩阵液晶屏显示各种信息，提供标准RS232通讯接口，方便用户与各种远端控制设备（如快思聪、AMX，CREATOR）配合使用，还带红外遥控设备。
HDMI矩阵切换器主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场所。
二、产品特点

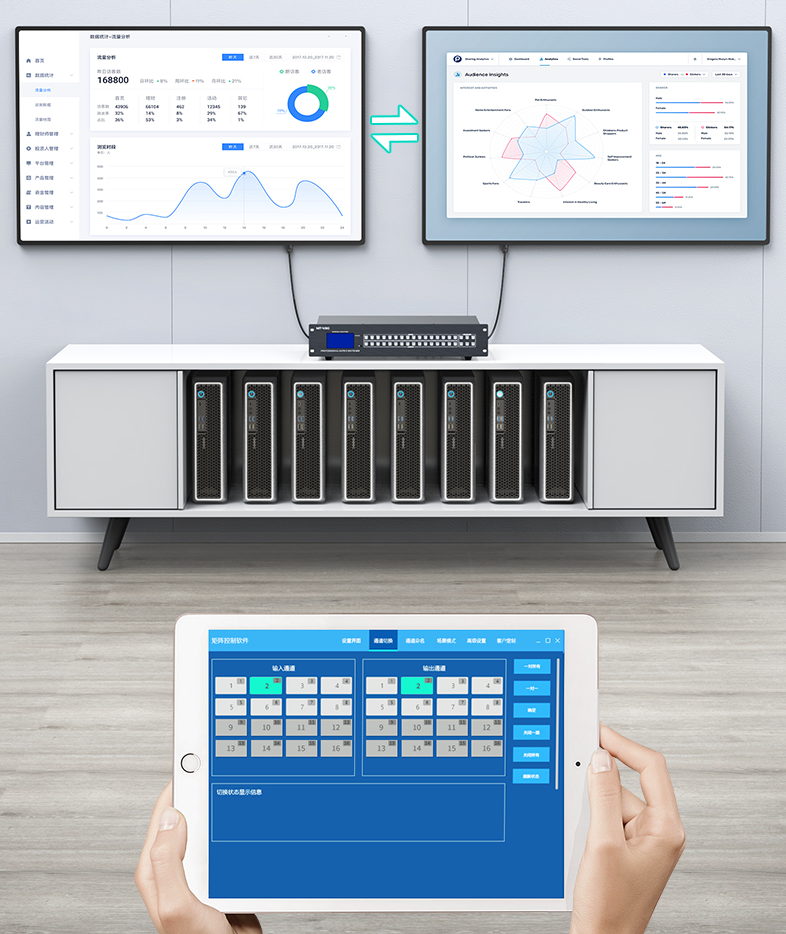

视频会议快捷切换使用
多人同时使用，快速切换，无需频繁拔插线材和调试电脑(PS:拼接模式需要配合拼接屏自带软件才能实现)

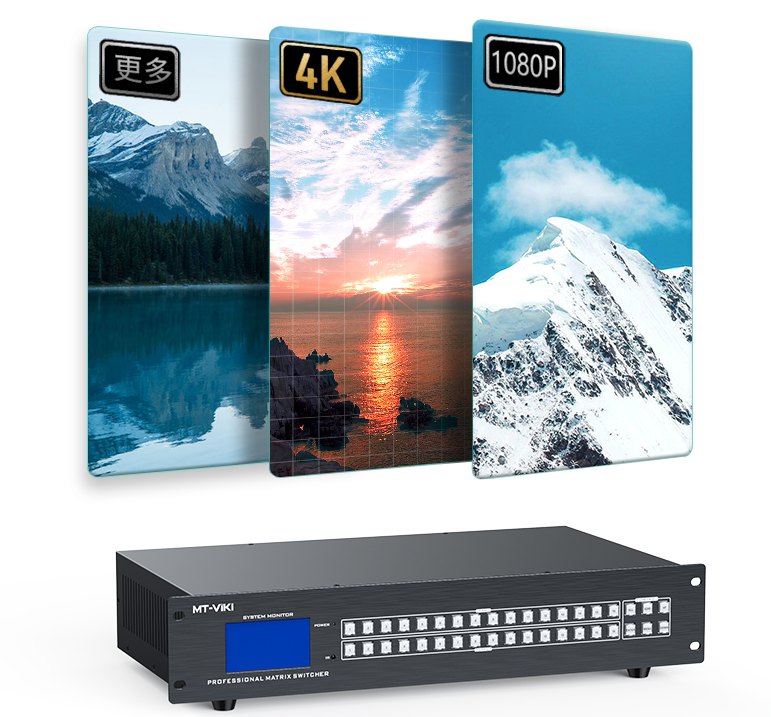

4K蓝光解码
任意蓝光信号输入，每路信号支持HDCP解码
多种显示模式随心选择
支持分配模式、交叉切换模式、拼接模式(PS:拼接模式需要配合拼接屏自带软件才能实现)

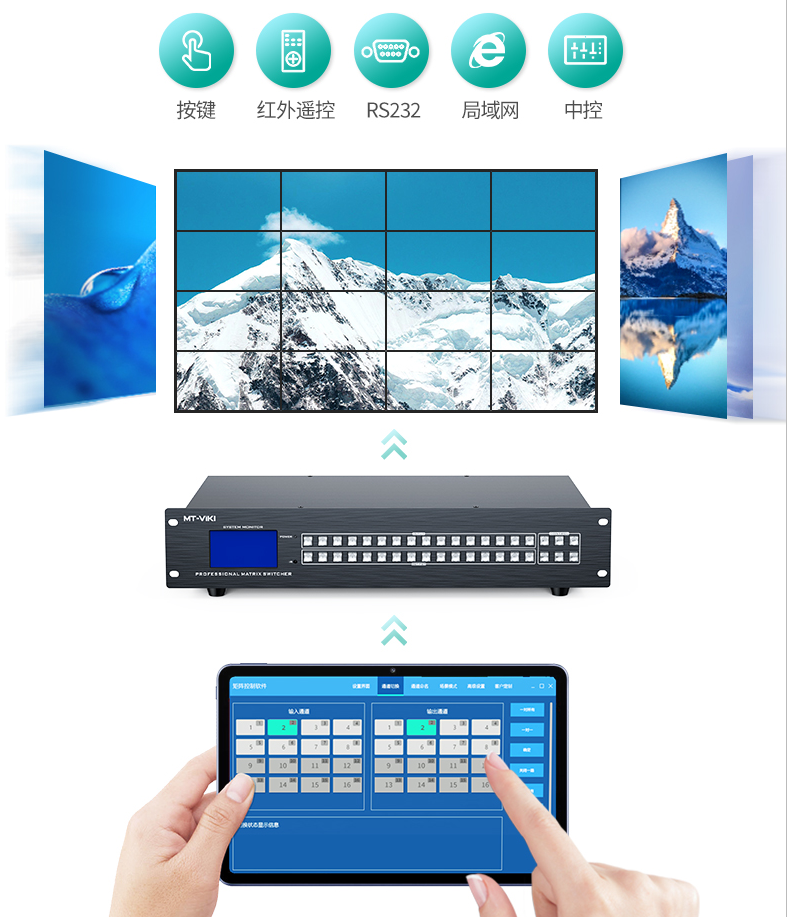

多元化智能控制
可视化按键、红外遥控、RS232、局域网、WEB、第三方控制(中控)
智能中控矩阵
用于拼接屏联动后，大屏控制开关场景切换等功能

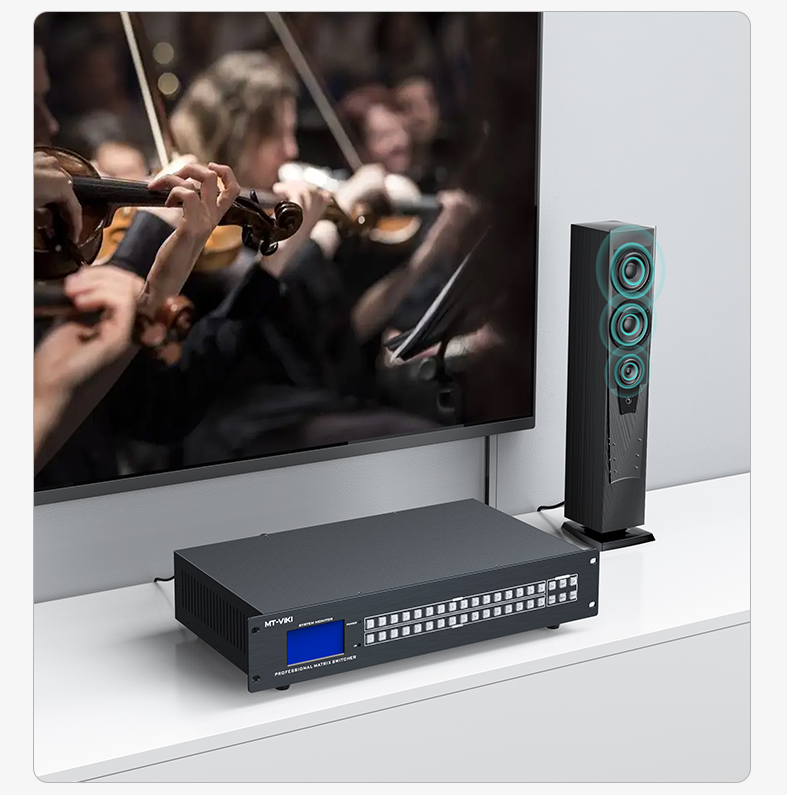

音视频同步画质高清音效娓娓动听
支持3.5MM音频和内置音频同步输出可外接音箱，功放，调音台
EDID管理功能自动读写方便维护
EDID自动识别调整分辨率，更好适应现场多样化的显示设备

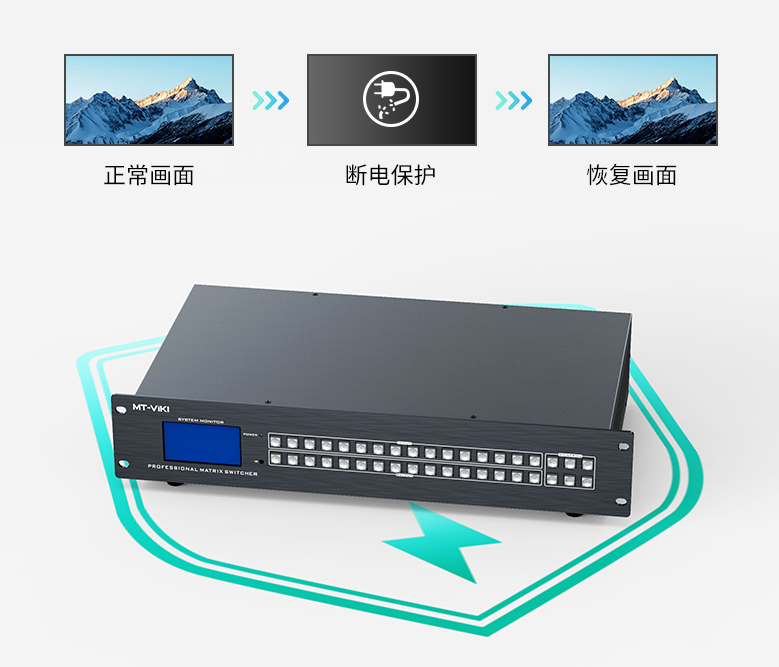

断电记忆功能
自带断电保护功能，来电自动恢复关机前的显示画面

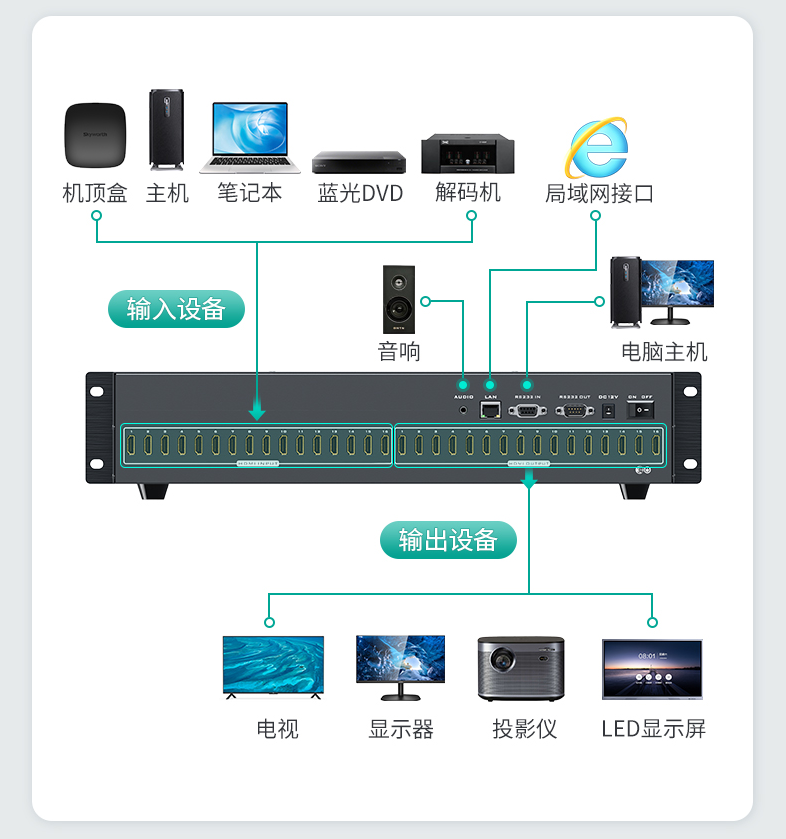

三、连接图示
四、相关浮力
很多朋友留言要矩阵串口控制协议，这边就以我司EWF混合矩阵系列为例，将串口控制协议整理如下：（其他协议，拨打4000868828咨询）
以下协议支持所有型号的矩阵，包括VGA系列、RGB系列、VGA、HDMI、高清混合矩阵系列。
1.同时换音视频：输入通道号*输出通道号！，比如把第2路输入切换到第15路输出，代码为2*15！。
2.把某路输入音视频切换到所有输出：输入通道号*N！，比如把第2路音视频输入切换到所有输出，代码为2*N!。
3.音视频对应切换，即音频及视频输入1到输出1，输入2到输出2……输入n到输出n，代码为N*N!。
4.只切换视频：输入通道号*输出通道号%，比如把第2路视频输入切换到第15路输出，代码为2*15%。
5.把某路输入视频切换到所有输出，输入通道号*N%，比如把第2路视频输入切换到所有输出，代码为2*N%。
6.仅视频对应切换，即视频输入1到输出1，输入2到输出2……输入n到输出n，代码为N*N%。
7.只切换音频，输入通道号*输出通道号$，如把第2路音频输入切换到第15路输出，代码为2*15$。
8.把某路音频切换到所有输出，输入通道号*N$，如把第2路音频输入切换到所有输出，代码为2*N$。
9.仅音频对应切换，即音频输入1到输出1，输入2到输出2……输入n到输出n，代码为N*N$。
10.保存模式，即保存输入输出的对应关系，代码为SAVE+存储编号，存储编号范围为1—9，比如SAVE1。
11.调用模式，即调用保存好的输入输出对应关系，代码为CALL+存储编号，存储编号范围为1—9，比如CALL1。
12.查询输出对应输入的关系，返回全部输出对应的输入关系代码为QUER00，返回某路输出对应的输入代码为QUER+输出通道号，比如要返回第1路输出，则代码为QUER01。
