探秘原子写:为数据完整性再加一分! 忆恒创源 企业级存储解决方案提供商 分布式存储 数据安全 高性能存储 国产化替代

对存储设备来说,确保数据的准确记录和读取是其核心使命。鉴于NAND Flash独特的工作原理,当数据需要更新时,SSD往往会将新的数据直接存储到空白的PBA物理块地址上,随后建立LBA逻辑块地址与PBA的映射关系,并将LBA原先指向的旧数据标记无效。在这个过程中,如果遇到意外掉电导致数据未完整写入,或映射关系未正确更新,则可能会返回新旧数据混合的结果。

诚然,企业级SSD掉电数据保护功能可以极大程度防止此类情况发生,但对于数据库等数据准确性要求极高的应用场景,如果能有额外的数据完整性保障措施,那无疑将是锦上添花。今天我们来一起盘一盘保证数据完整性的另一个重要功能——原子写。

原子作为构成世间万物的基本单元,其概念在数据存储领域被赋予了新的意义。原子写保证了每一笔数据写入时的原子性,即,当单个写入命令的数据量不超过SSD的原子写能力时,数据要么完全写入,在读取时返回准确无误的新数据,要么完全没有写入,在读取时返回未经改动的旧数据,而不存在混合结果。

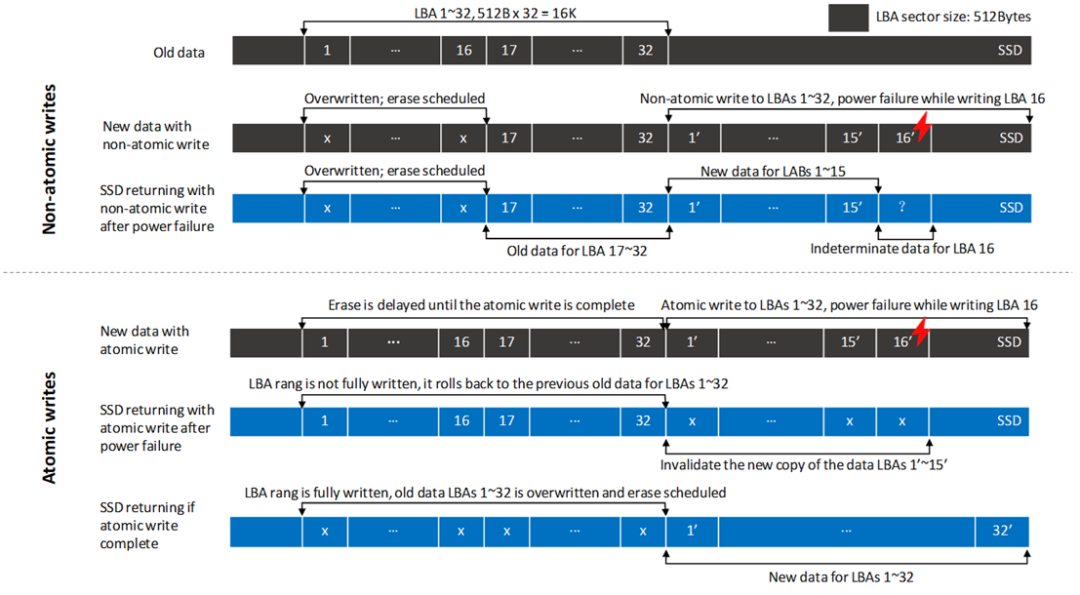

如图所示,该命名空间采用512B分区格式,一笔16KB数据写入,需使用LBA1-32地址。假设这32个LBA依次写入,当写入LBA16时系统意外掉电,对于不支持原子写的设备,LBA16之后的数据将保持原状,而LBA1至LBA15将指向新写入的数据,LBA16的状态则变得未知。当读取这笔数据时,会返回一个混乱、不确定的结果。

对于支持原子写的设备,由于新的数据并没有完整写入,因此并不会标记LBA1至LBA16的旧数据无效,读取时会返回全旧数据的结果;只有当16KB数据全部完成写入,旧数据才会被标记为无效并等待合适时机进行垃圾回收。这种机制确保了数据的一致性和完整性,避免了因意外断电而导致的数据混乱问题。


NVMe Spec 原子写规范解读

NVMe Spec定义了三种情况下的原子写:正常工作状态下的原子写、异常掉电时的原子写,以及 Compare & Write 融合操作下的原子写。前两个比较容易理解,异常掉电时的原子写能力通常不超过正常状态;融合操作下的原子写主要用于防止错误覆盖,即,写入前会先对LBA原本数据进行比对,避免“误伤”。

同时,原子写又被分为两个层级,首先是控制器层级,它是SSD可以提供的最基本的原子写能力,在所有支持的命名空间格式下都可以生效;其次是命名空间层级,其能力不低于控制器层级,二者也可以相等,NVMe Spec允许同一个NVMe SSD的不同命名空间支持的原子写能力存在差异,以便为不同业务带来各自所需的最佳性能和数据完整性要求。

此外,NVMe Spec还明确界定了命名空间原子写的边界,即,任何基于命名空间的原子写操作均不得跨过边界进行,这一概念和我们熟知的“4K对齐”有些相似,旨在增强原子写的性能和完整性。

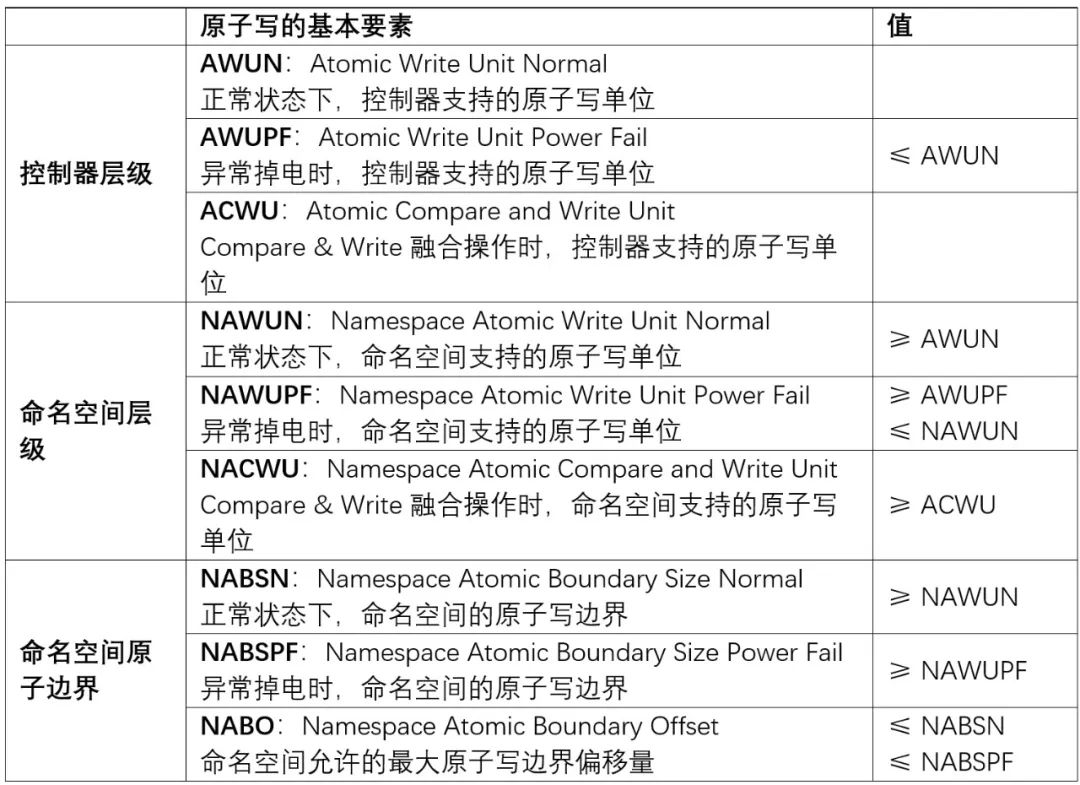

原子写场景、层级、边界关系如下:



问题1:假设多个写命令均符合原子写要求,但写入地址存在重合,会发生什么?

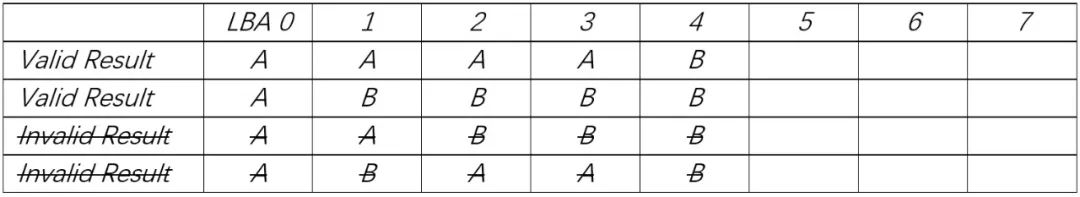

例如,命令A和命令B均符合原子写要求,命令A需要在 LBA 0-3 中写入A,A,A,A;命令B需要在LBA 1-4 中写入B,B,B,B。控制器会对两个命令进行序列化处理,即命令A之后是命令B,或者命令B之后是命令A,每个命令都会以原子写的方式完成,而不是混合状态,最终结果如下:



问题2:假设写命令符合正常工作状态下的原子写要求,但执行时发生意外掉电,会发生什么?



此时原子写是否被执行,需参考AWUPF、NAWUPF以及NABSPF三个参数的设定情况,如果该命令需写入的数据量不超过AWUPF、NAWUPF,且不需要跨越NABSPF边界,则可以保证写入的原子性,即,数据完整写入,或数据完全没有写入并返回完整的旧数据。

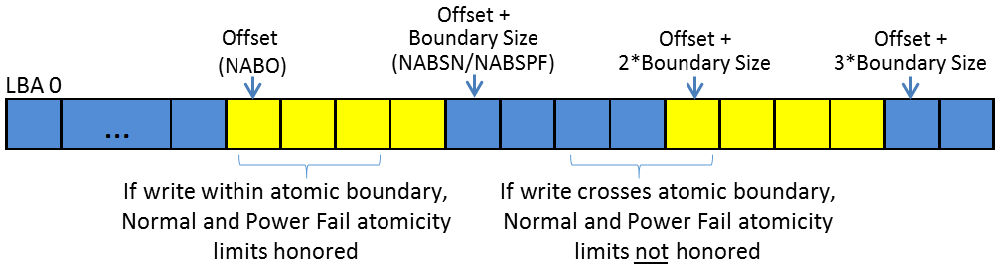

NABO定义了命名空间允许的最大原子写边界的偏移量,其数值不会超过NABSN和NABSPF的限制。在部分写操作中,有时会遇到写命令符合原子写大小要求,但是与NABSN或NABSPF没有完全对齐的情况,通过引入NABO,将允许原子边界做出一定的偏移调整,确保该笔写命令能够以原子写的方式顺利完成。如果偏移后仍然有部分LBA跨越原子边界,将无法保证写入的原子性,如下图所示。


是否还有其它保证数据完整写入的方法?



在一些应用,特别是事务型交易中,需要保证在存储设备上的数据是完整的。如,MySQL的Double Write Buffer机制,它是针对InnoDB存储引擎的一个特性,旨在解决因系统故障导致的数据写入不完整的问题,以遵循数据库的ACID准则(Atomicity,Consistency,Isolation,Durability)。



A 原子性,每个事务要么被完全执行,要么全都不被执行



C 一致性,无论何种情况,甚至极端情况下,事务需要保持数据库数据的正确性、完整性和一致性



I 隔离性,在并发执行多个事务时,数据库需要保证每一个事务在它的修改全部完成之后,其他事务才可以看到该事务的最终状态,换句话说,不能让其他事务看到该事务的中间状态



D 持久性,事务完成后,它对于数据库的影响是永久性的



当InnoDB要写入一个数据页到硬盘时,首先会将这个数据页内容写入到Double Write Buffer中,写入完成后,再将这些内容写入到最终的数据文件中。如果过程中发生意外,InnoDB首先会检查Double Write Buffer,如果它的内容完整,那么直接采用它来重写数据文件,否则利用Redo Log来重新更新数据文件并舍弃Double Write Buffer中的不完整数据。



双重更新的机制有效确保了数据安全和关系一致,在处理一些极端情况下的数据恢复时可能更为灵活,但代价是写入数据量的成倍增加。将原子写移至堆栈底层由存储设备实现,可以有效减少额外写入问题,增加无日志文件系统的可靠性,简化应用设置并有效延长存储设备的使用寿命。



在PBlaze7 7940 SSD中,我们升级原子写能力至128KB,可以为更多业务场景带来高可靠的数据完整性支持,结合全路径数据保护、NVMe端到端数据保护、掉电数据保护等重要企业级功能,全方位保障用户数据的完整性与安全。
